Descriptif des capteurs

Pour avoir une mesure fiable de l'humidité relative et de la température de l'air, les stations sont équipées par des sondes thermo-hygrométriques. Le modèle de la sonde est HMP155 du fabricant Vaisala.

(https://www.vaisala.com/en/products/weather-environmental-sensors/humicap-humidity-temperature-probe-hmp155)

Le capteur est protégé par une partie solide et un filtre en téflon fritté, pour bloquer l'eau liquide, la poussière et la saleté.

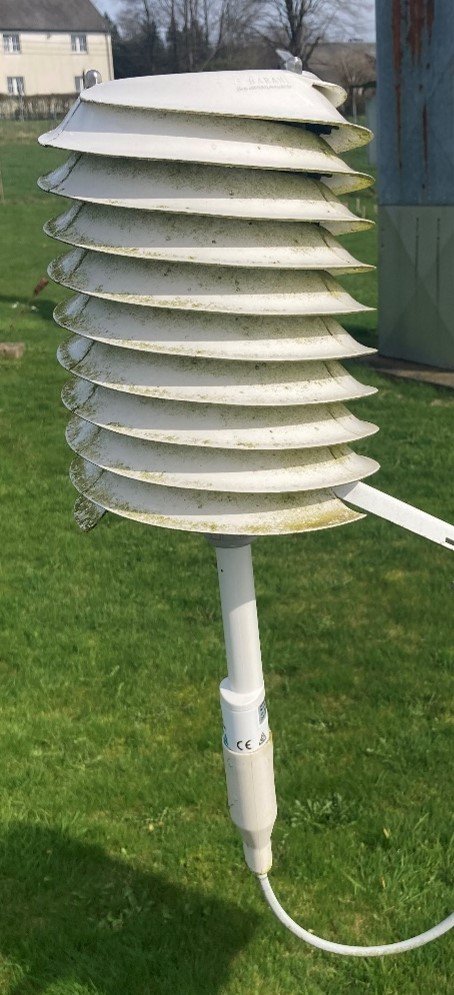

La sonde est installée dans un abri MeteoShield - Professional qui est conçu par l'entreprise Barani Design. Cet abri offre une protection contre le soleil, la saleté, la pluie, la neige, le sable et la poussière.

(https://barani-design.myshopify.com/products/meteoshield-professional)

La maintenance de la sonde HMP155 est effectuée une fois par an chez le fabricant avec une calibration de l'appareil pour assurer une exactitude de mesure de données.

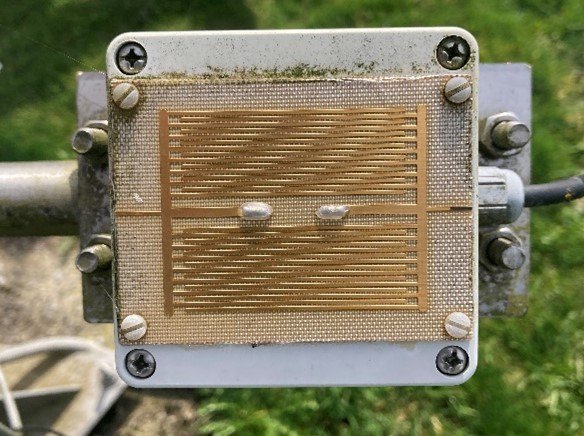

Dans le cadre des avertissements maladie, un facteur important est la présence de gouttes d'eau sur les feuilles des plants de pomme de terre. Pour apporter cette information, les stations sont équipées de capteur d'humidité de surface ( ou d'humectation), le modèle SKLW 1900 du fabricant Skye.

(https://www.skyeinstruments.com/surface-wetness-sensor/)

Ce capteur est un boîtier étanche à l'eau et recouvert d'une grille sensible plaquée or, simulant le comportement d'une feuille.

Le principe de fonctionnement de l'humectomètre se base sur la grille de détection qui est excitée par une tension alternative et les gouttes d'eau à sa surface. La présence d'eau, que ce soient des gouttes ou des fines gouttelettes, modifie l'impédance (résistance totale que présente le câble au courant électrique qui le traverse) de la grille.

Les valeurs standards de sortie du capteur sont comprises entre 0 et 1V, où 0V correspond à une surface sèche et 1V à une surface humide.

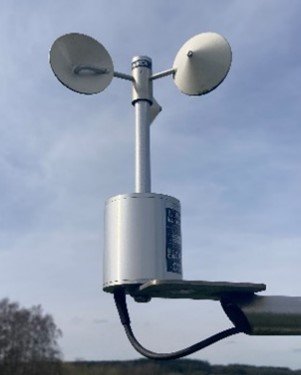

Le suivi de la vitesse du vent se fait à l'aide d'un anémomètre à coupelles, le modèle A100R du fabricant Vector Instruments.

La prise de mesure de la vitesse du vent provient d'un aimant situé à l'ntérieur de l'anémomètre qui permet à un interrupteur à lames souples d'établir et de rompre le contact une fois par révolution du rotor.

(http://www.windspeed.co.uk/ws/index.php?option=displaypage&Itemid=67&op=page&SubMenu)

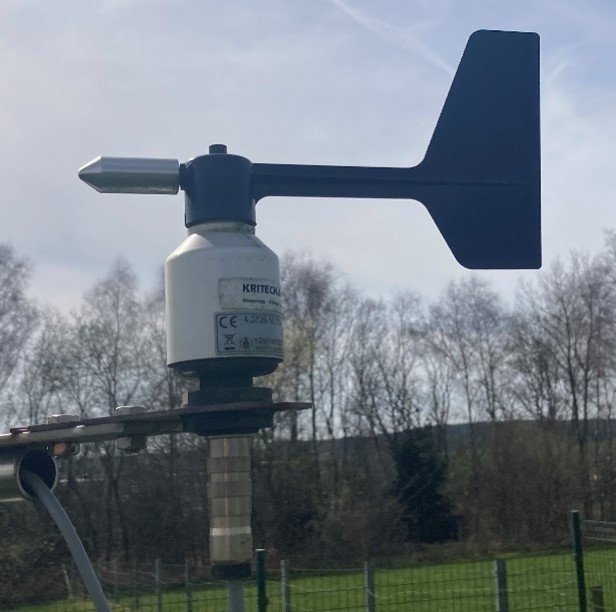

La girouette permet de déterminer la provenance du vent. La girouette équipant les stations météorologiques du réseau Pameseb est conçue pour mesurer la direction du vent horizontalement. Ce capteur est le modèle Compact-4.3129.00.712 du fabricant Thies CLIMA.

(https://www.thiesclima.com/en/Products/Wind-measuring-technology-Compact/?art=347)

La plage de mesure est comprise entre 0 et 360°. Le 0° est placé au Nord (le Sud est donc à 180°).

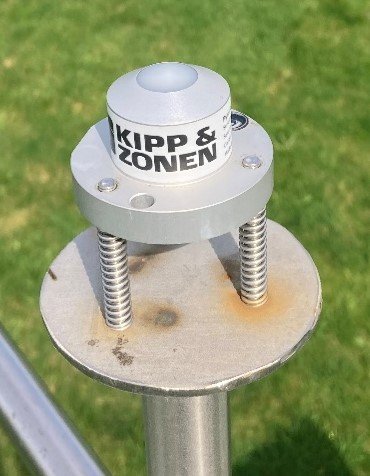

Pour la mesure du rayonnement solaire, le capteur utilisé est un pyranomètre, modèle SP Lite2 du fabricant Kipp & Zonen.

(https://www.kippzonen.com/Product/9/SP-Lite2-Pyranometer)

L'appareil est équipé d'un détecteur (photodiode silicium) qui reçoit l'énergie solaire de l'ensemble de l'hémisphère. Il y a ensuite production d'une faible tension qui sera convertie en rayonnement (W/m²).

La maintenance du pyranomètre est effectuée tous les deux ans chez le fabricant. La sonde n'est pas recalibrée mais un coefficient de correction est communiqué pour corriger la dérive de la sonde.

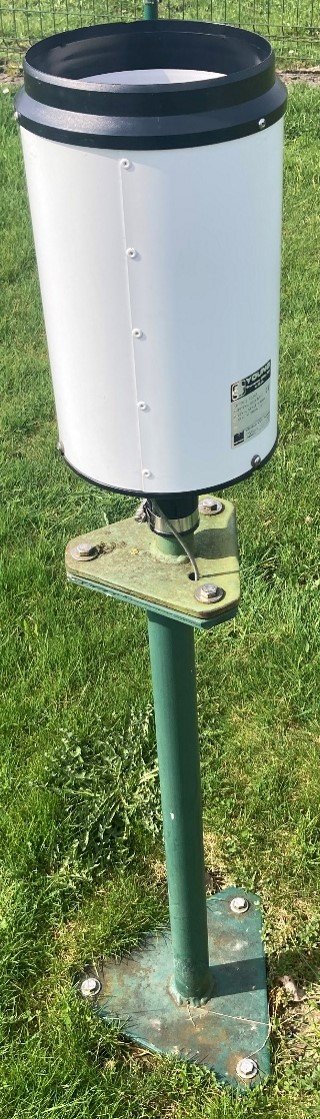

Pour le suivi des précipitations, les stations du réseau Pameseb sont équipées d'un pluviomètre à augets basculants, modèle 52203, du fabricant Young.

(https://www.youngusa.com/product/tipping-bucket-rain-gauge/)

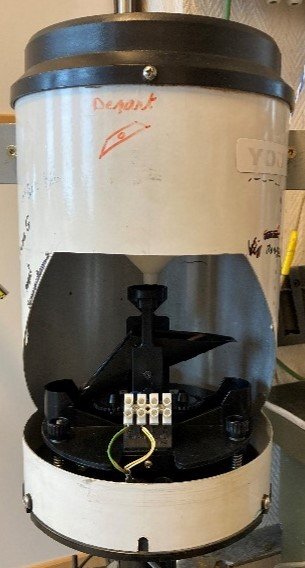

Le pluviomètre est composé d'un cylindre avec un entonnoir sur le dessus pour capter les précipitations. L'entonnoir permet de faire passer l'eau de pluie à travers un petit orifice déversant l'eau dans un auget qui bascule lorsqu'il est rempli. Un basculement représente 0,1 mm de pluie. Chaque basculement déclenche un interrupteur à lames souples pour indiquer q'un basculement a été effectué et donc qu'il y a eu 0,1 mm de pluie.

Ce sont des sondes qui sont fabriqués sur base d'une CTN 10k enrobée de résine époxy par le technicien en charge de la maintenance du réseau Pameseb. Les sondes sont installées dans un abri MeteoShield-Professonal qui est conçu par l'entreprise Barani Design. Cet abri offre une protection contre le soleil, la saleté, la pluie, la neige, le sable et la poussière.

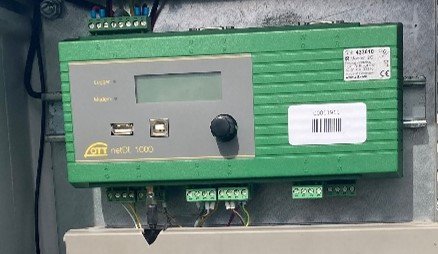

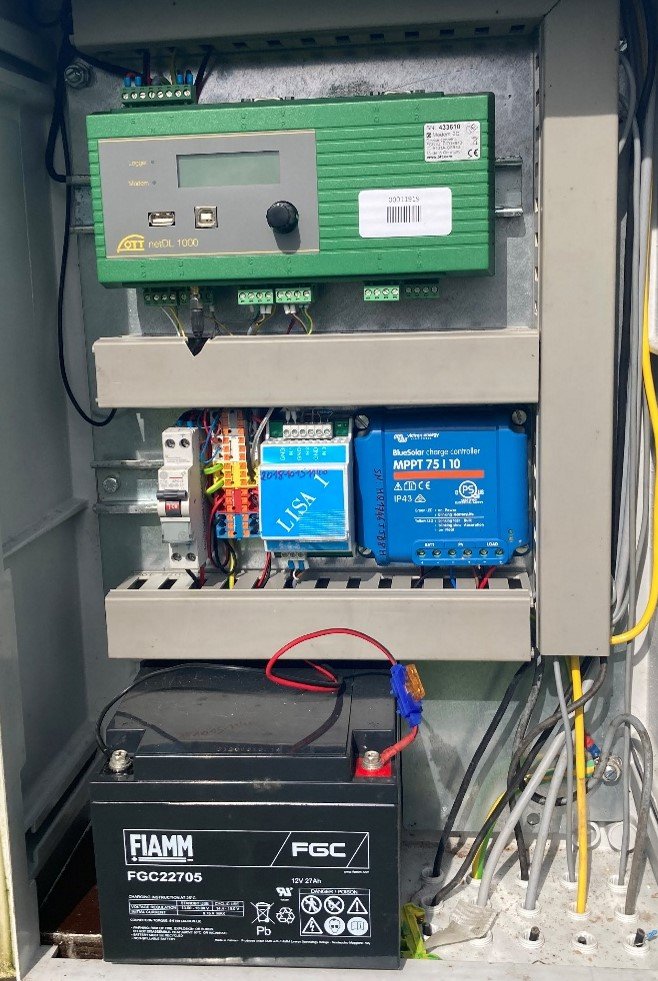

Le datalogger ou "centrale de mesures" est un appareil qui regroupe toutes les mesures des capteurs de la station météorologique pour les enregistrer et les transmettre au serveur qui fournira les données pour la plateforme Agromet.be. Le datalogger qui équipe toutes les stations du réseau est un modèle NetDL 1000 du fabricant OTT.

(https://www.ott.com/fr-fr/produits/lenregistrement-des-donnees-et-de-telemetrie-69/ott-netdl-176/)

Le boîtier est équipé d'un écran analogique permettant de consulter les données en direct. Une fenêtre de maintenance à distance est disponible pour faire des modifications ou vérifications depuis le centre de recherche de Libramont.

Chaque station est équipée en plus de tous ces capteurs d'un panneau solaire (20W), d'un régulateur solaire, modèle MPPT 75/10 du fabricant Victron Energy et d'une batterie gel (12V/26Ah) pour prendre le relais quand le panneau solaire ne produit pas d'énergie.

(https://www.victronenergy.fr/solar-charge-controllers/smartsolar-mppt-75-10-75-15-100-15-100-20)
